紡織行業，電線電纜行業，鋼絲繩生產等諸多線材生產行業中，實時監控線材的張力是十分重要的，張力是否穩定和符合工藝要求，直接影響最終的產品質量。通常長期監控線材的方式是通過張力傳感器來實現的。如何確定張力傳感器是否準確呢？通常是采用懸掛標準重量的方式來確定的。

　　例如我們以百坦科技有限公司的張力傳感器BTS-1000為例。BTS-1000量程范圍是0-1000g，核心傳感器輸出信號是1.0mv/v.供電電壓是10V。因為張力傳感器的測量原理是通過把線材受到的張力在測量輪上產生的分力測量出來，所以傳感器輸出的MV信號并不是實際的線材張力值，二是核心受力單元的實際受力。但是這個力和線材張力是成正比的。通過信號放大器把核心受力單元成比例放大到線材的張力，就可以實現張力測量了。所以BTS-1000要配合信號放大器GT-TM30一起使用。

連接好傳感器和放大器，假設放大器輸出信號是0-10V對應張力值0-1000g。首先在不懸掛任何重量時,用電壓表測試放大器的輸出信號應該是0V，在傳感器上按過線路徑用線材懸掛一個1KG的砝碼,此時放大器輸出信號應該是10V。表明傳感器是準確的。

　　如果不準確的話，就要調節放大器，使0-10V對應0-1000g即可。這樣傳感器的校準就完成了。

　　注意在使用中，校準的姿態要和實際現場使用的姿態一致，否則會導致由于重力原因的誤差。

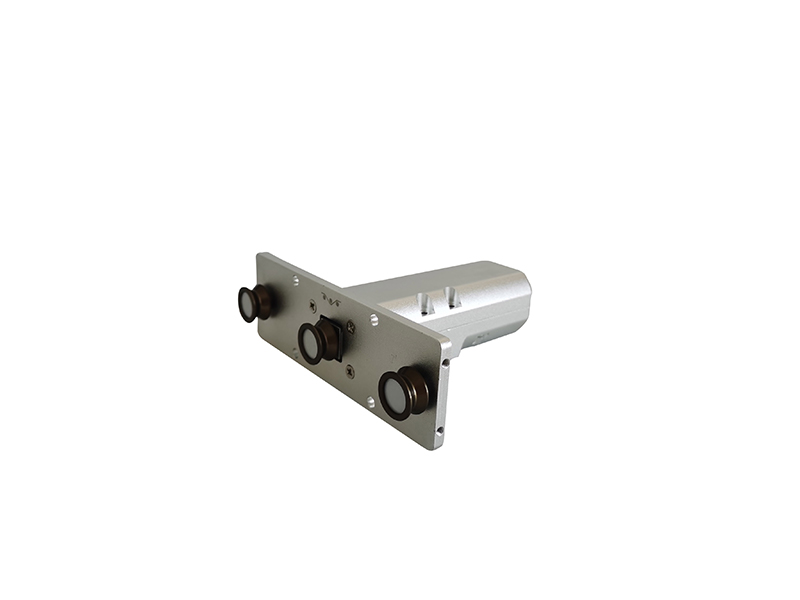

　　BTS系列張力傳感器適合于銅線，漆包線，鋼絲，紗線等各種線材的張力測量和監控。
　　參數規格：

　　測量范圍：      0-0.5N 至0-1000N

　　綜合誤差：      ±1%FS

　　重復性：        ＜±0.03%FS

　　蠕變：          正負0.05%FS/5mins

　　標定：          按百坦科技公司出廠程序標定

　　參考激勵電壓：   5-10VDC

　　輸入阻抗：      350±5

　　輸出阻抗：      350±5

　　絕緣電阻：      ≥3000MΩ（50VDC）

　　零點輸出：      ＜0.1mv/v

　　零點溫度影響：  ±0.05%FS/10℃

　　靈敏度溫度影響：±0.05%FS/10℃

　　過載保護：      200%FS

　　空氣濕度：      85%最大相對濕度

　　工作溫度范圍：  -10到+40℃

　　傳感器外殼：     鋁制

　　凈重（毛重）：    約400g

　　連接電纜：      4*0.2²高效屏蔽電纜，3m長。∅6，保護材料為PVC

　　接線方法：    激勵電壓+：紅色   激勵電壓-：黑色

       輸出信號+：綠色   輸出信號-：白色
　　屏蔽線：銀色

型號	張力范圍	標定材料
BTS-50	0.5-50.0cN	φ0.12mm(聚酰胺單絲)
BTS-100	1.0-100.0 cN	φ0.12mm(聚酰胺單絲)
BTS-2009	2.0-200.0 cN	φ0.2mm(聚酰胺單絲)
BTS -500	5.0-500.0 cN	φ0.2mm(聚酰胺單絲)
BTS -1000	10-1000 cN	φ0.4mm(聚酰胺單絲)
BTS-2000	20-2000 cN	φ0.7mm(聚酰胺單絲)
BTS-5000	50-5000 cN	φ1.2mm(聚酰胺單絲)
BTS -10K	1.0-100.0N	φ1.2mm (聚酰胺單絲)
BTS -20K	2.0-200.0N	φ2mm （鋼絲繩）
BTS-50K	5.0-500.0N	φ2mm（鋼絲繩）
BTS-100K	10-1000N	φ2mm（鋼絲繩）
